连接电话线路

根据电话线，连接方法会有所不同。

  • 如果将打印机直接连接到墙面电话线/如果使用xDSL分线器连接打印机：

  • 如果将打印机连接到其他线路，如xDSL：

如果连接错误，则打印机无法发送/接收传真。 请正确连接打印机。

重要事项

  • 请勿并联传真设备和/或电话(仅美国和加拿大)。

    如果并联两部或多部传真设备和/或电话，可能会出现以下问题并且打印机可能无法正常工作。

    • 如果在传真传输或接收期间，拿起以并联方式连接的电话的听筒，则可能会破坏传真图像或发生通讯错误。
    • 电话的呼叫方身份查询等服务可能无法正常工作。

    了解可能会出现上述问题后，如果无法避免并行连接，请将接收模式设置为电话优先模式。 只能手动接收传真。

基本连接

确保已关闭打印机，将随附电话线的一端连接到打印机上“LINE”标记附近的电话线插口，然后将另一端连接到墙上的电话线插口或xDSL分线器的电话线插口。

将电话连接到打印机时，请确保已关闭打印机，将电话线的一端连接到打印机上“EXT.”标记附近的外部设备插口，然后将另一端连接到电话的电话线插口。

重要事项

  • 请务必在开启打印机前连接电话线。

    如果在打印机开启时连接电话线，关闭打印机并拔出电源线。 等待1分钟，然后连接电话线和电源插头。

注释

  • 有关电话线插口和外部设备插口的位置，请参阅后视图。
  • 连接电话或答录机之前，请取下电话连接器盖。

  • 对于英国用户：

    如果外部设备的连接器无法连接到打印机的插口，则需要购买B.T.适配器并按如下所示连接：

    将B.T.适配器安装到与外部设备相连的组合电缆线上，然后将B.T.适配器连接到外部设备插口。

连接多种线路

本节介绍如何连接多种线路。

这些仅为示例，并不保证适用于所有连接情况。 有关详细资料，请参阅要连接到本打印机的网络设备[控制设备如xDSL(数字用户线)调制解调器或终端适配器]随附的说明手册。

注释

  • xDSL是用于电话线路的高速数字通讯技术的通称，如ADSL/HDSL/SDSL/VDSL。

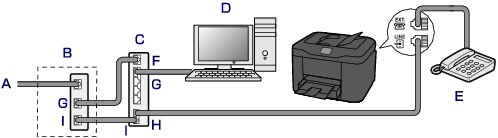

  • 连接到网络电话

    1. 数字用户线

    2. xDSL调制解调器(分线器可能没有内置于调制解调器)

    3. 兼容网络电话的宽带路由器

    4. 计算机

    5. 电话或答录机

    6. WAN(广域网)端口

    7. LAN(局域网)端口

    8. 电话端口

    9. 线路端口

    * 根据产品，端口配置和名称可能会有所不同。

    注释

    • 连接到xDSL线路时，请选择与在电话线路类型中预定的线路类型相同的线路类型。

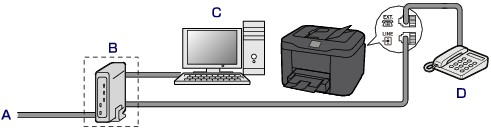

  • 连接到xDSL

    1. 模拟用户线

    2. xDSL调制解调器(分线器可能没有内置于调制解调器)

    3. 计算机

    4. 电话或答录机

    重要事项

    • 当分线器未内置于调制解调器中时，请勿分接分线器(墙面)之前的电话线。 也请勿并行连接分线器。 打印机可能无法正常工作。

    注释

    • 连接到xDSL线路时，请选择与在电话线路类型中预定的线路类型相同的线路类型。

  • 连接到ISDN线路

    有关ISDN(综合业务数字网)连接和设置的详细资料，请参阅终端适配器或拨号路由器附带的手册。
